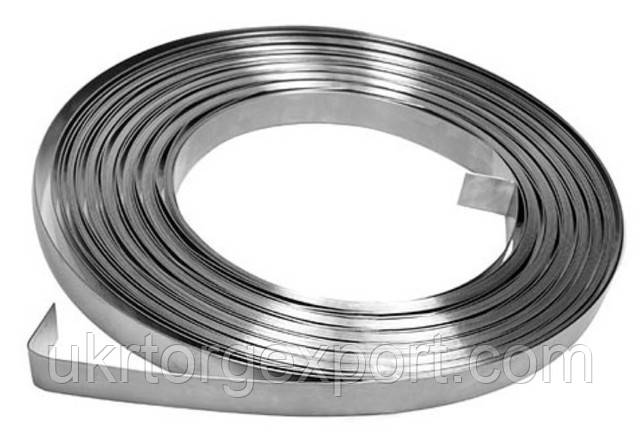

ОСНОВНОЕ ПРИМЕНЕНИЕ ПЛОСКИХ ПРУЖИН (из ленты)

1) Направляющие; - гибкие связи - поступательное движение. Поступательное движение и незначительное поперечное движение. Перемещение по некоторой кривой. Только поступательное движение. Для направления движения катушек, якорей и других подвижных деталей электромеханических приборов. 2) Гибких связей и деталей передаточно-множительных механизмов А) Кинематические элементы приборов Благодаря упругим элементам перемещения передаются на пружины. Поворот стрелки и ее перемещение во много раз превышают перемещение стержня. Чувствительность этого механизма зависит от расстояния между пружинами 1 и 2. Б) В электроконтактных устройствах (наиболее распространены в виде консольно закрепленного стержня) В) Выполняют функции измерения (измерительные пружины) Функции измерения в различных приборах плоские пружины выполняют, как правило, если перемещения сравнительно небольшие, иначе предпочтение отдается винтовым пружинам. Посадка пружины на ряд неподвижных упоров или на лекало определенного профиля обеспечивает выпрямление шкалы прибора за счет характеристики пружины (изменяется длина пружины, ее жесткость). Спиральные элементы. Вимірювальна пружина спіральної форми – волосок – допускає значні кутові переміщення. Г) Виконують роль двигуна механізму приладів (заводні пружини) Заводні пружини мають спіральну форму, використовуються в ролі двигунів механізмів приладів. Д) Натяжні пружини
