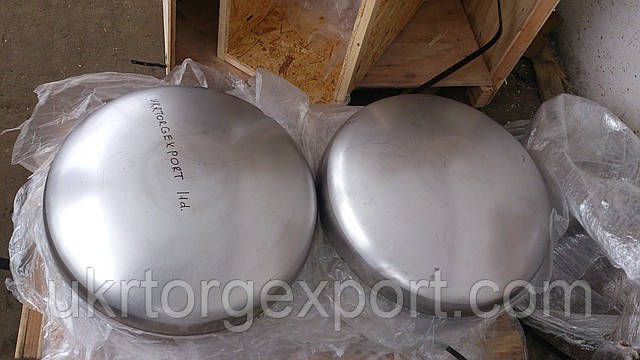

ТИПЫ ДНИЩ ДЛЯ СОСУДОВ, ЕМКОСТЕЙ, КОТЛОВ И АППАРАТОВ

Днища торосферические (torispherical heads)

Изготавливаются согласно DIN28011.

D=50-4500 мм – наружный диаметр.

S=3-120 мм – толщина стенки перед штамповкой.

R=D – радиус выпуклой части.

r=0.1·D – радиус сопряжения.

h1-3.5·S – высота цилиндрической части.

h2=0.1935·S-0.455·S – высота выпуклой части.

H=h1+h2+S – высота днища.

Днища полуэллиптические (semi ellipsoidal heads)

Изготавливаются согласно DIN28013.

D=50-4500 мм – наружный диаметр.

S=3-160 мм – толщина стенки перед штамповкой.

R=0.8·D – радиус выпуклой части.

r=0.154·D – радиус сопряжения.

h1?3·S – высота цилиндрической части.

h2=0.255·S-0.635·S – высота выпуклой части.

H=h1+h2+S – высота днища.

Сферические неотбортованные днища (spherical cap)

Изготавливаются по требованиям Заказчика.

D=50-4500 мм – наружный диаметр.

S=3-160 мм – толщина стенки перед штамповкой.

R=0.8·D; 0.175·D; 0.085·D – радиус выпуклой части.

Плоские отбортованные днища (flat head)

Изготавливаются по требованиям Заказчика. (возможно изготовление по ГОСТ 12622-78)

D=50-4500 мм – наружный диаметр.

S=3-120 мм – толщина стенки перед штамповкой.

r– радиус сопряжения определяется Заказчиком.

h1-3.5·S – высота цилиндрической части.

h2= r – высота выпуклой части.

H=h1+r+S – высота днища.

Эллиптические днища (elliptical heads 2:1)

Изготавливаются согласно ASME с соотношением осей 2:1. (возможно изготовление по ГОСТ 6533-78)

D=50-4500 мм – наружный диаметр.

S=3-200 мм – толщина стенки перед штамповкой.

R=0.9·D – радиус выпуклой части.

r=0.17·D – радиус сопряжения.

h1-3·S – высота цилиндрической части.

h2= Di/4 – высота выпуклой части. (Di – внутренний диаметр).

H=h1+h2+S – висота днища.

Напівсферичні днища (hemispherical heads)

Виготовляються за вимогами Замовника. Днище зварне складається з днища сферичного неотбортованного і сегментів.

D=50-4500 мм – зовнішній діаметр.

S=3-160 мм – товщина стінки перед штампуванням.

R=0.5·Di – радіус опуклої частини (Di – внутрішній діаметр).

h1 – визначається Замовником.
