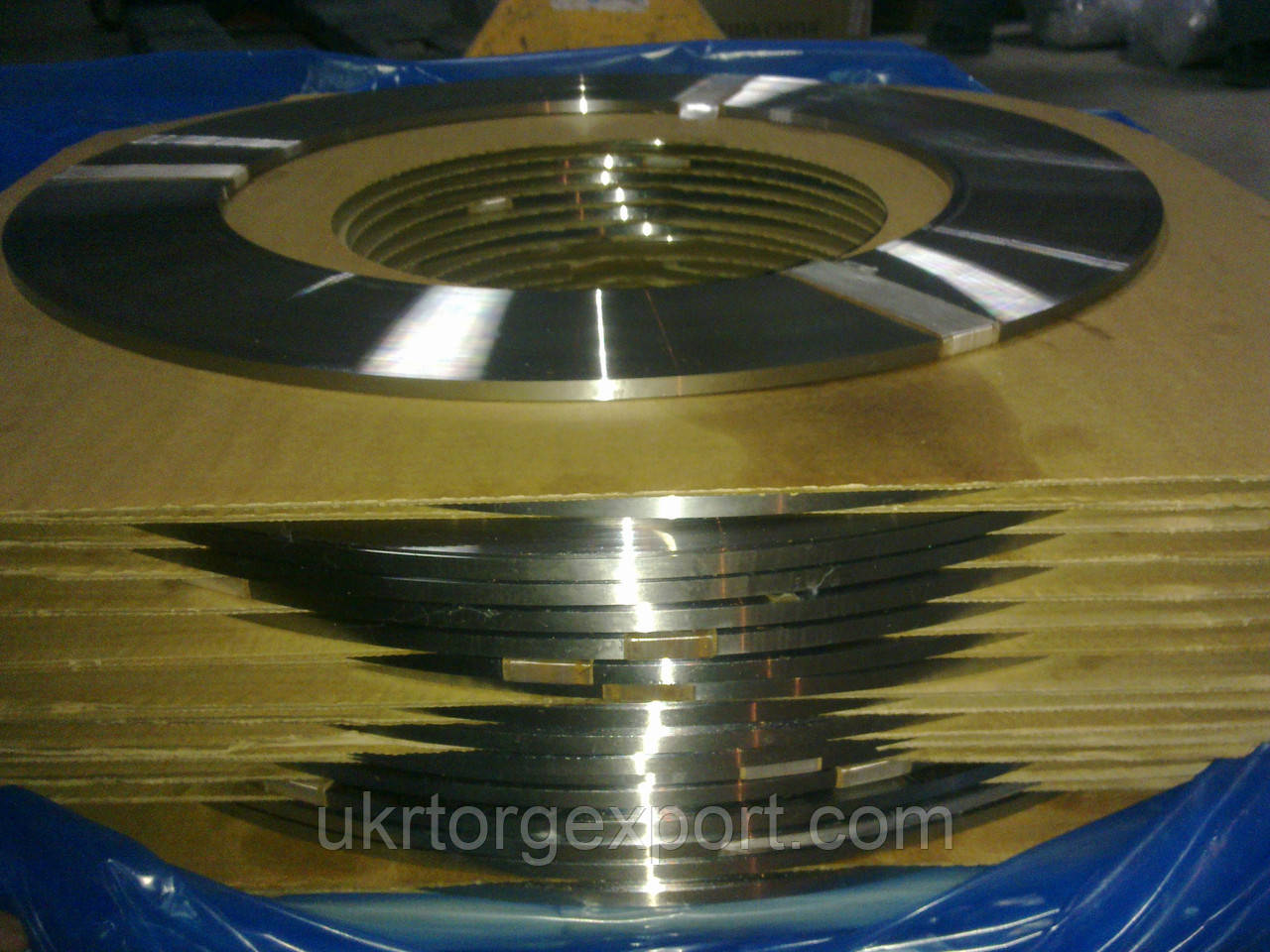

СТРІЧКА СТАЛЕВА ХОЛОДНОКАТАНА ТЕРМООБРОБЛЕНА 0,5 мм*8 мм

СТРІЧКА СТАЛЕВА ХОЛОДНОКАТАНА ТЕРМООБРОБЛЕНА

КЛАСИФІКАЦІЯ І СОРТАМЕНТ

1.1. Стрічка підрозділяється:
а) по міцності (тимчасовому опору розриву або твердості) на групи:

першу - 1П,

другу - 2П,

третю - 3П;
б) по точності виготовлення:

по товщині:

нормальної точності,

підвищеної точності - ПТ,

високої точності - ВТ,

по ширині:

нормальної точності,

підвищеної точності - ПШ,

високої точності - ВШ;
в) по виду поверхні:

светлокаленую,

светлокаленую з кольорами мінливості - Ц,

поліровану - З,

колоризованную - До,

темну - Год;
г) за видом кромок:

з обрізаними краями,

з обробленими кромками - Д.


Примітка. Для стрічок невідповідального призначення на вимогу споживача допускається збільшення граничних відхилень у 1,5 рази порівняно з відхиленнями стрічки нормальної точності, встановленими в табл.3.


(Змінена редакція, Зм. N 2, 3).

Приклади умовних позначень

Стрічка групи міцності 1П, підвищеної точності виготовлення по товщині, нормальної точності по ширині, светлокаленая з кольорами мінливості, з обробленими кромками, розміром 0,7х20 мм:


Стрічка 1П-ПТ-Ц-Д-0,7х20 ГОСТ 21996-76

Стрічка групи міцності 3П, підвищеної точності виготовлення по товщині і ширині, светлокаленая, з обрізаними краями, розміром 0,3х15 мм:


Стрічка 3П-ПТ-ПШ-0,3х15 ГОСТ 21996-76

Стрічка із сталі марки 65Г, групи міцності 2П, нормальної точності виготовлення по товщині і ширині, полірована з обробленими кромками розміром 0,25х12 мм:


Стрічка 65Г-2П-З-Д-0,25х12 ГОСТ 21996-76.

(Змінена редакція, Зм. N 2).



2. ТЕХНІЧНІ ВИМОГИ

2.1. Стрічку повинні виготовляти у відповідності з вимогами цього стандарту за технологічним регламентом, затвердженим у встановленому порядку, зі сталі марок 50, 60 по ГОСТ 1050; У7А, У8А, У9А, У10А, У12А по ГОСТ 1435; 65Г, 60С2А, 70, 70С2ХА по ГОСТ 14959; 13Х по ГОСТ 5950.

(Змінена редакція, Зм. N 2).


2.2. Тимчасовий опір розриву або твердість стрічки повинні відповідати зазначеним у табл.4.



Таблиця 4

Примітка. Стрічку товщиною не менше 0,25 мм на твердість не відчувають.


Виготовлення стрічки здійснюється по одному з показників міцності (тимчасовому опору або твердості). При цьому інший показник не контролюється.

Для стрічки підвищеної якості виготовлення розбіг значень тимчасового опору в партії не повинен перевищувати 200 Н/мм (20 кгс/мм) або розбіг значень твердості по Віккерсу не повинен перевищувати 66 HV. Для групи міцності 3П тимчасовий опір не повинен перевищувати 2160 Н/мм (220 кгс/мм), а твердість по Віккерсу - 670 HV.

(Змінена редакція, Зм. N 1, 2, 3).


2.3. На вимогу споживача стрічка повинна витримувати випробування на згин. Число перегинів повинно відповідати нормам, зазначеним у табл.5. Стрічку 1П і 2П груп завтовшки більше 1,0 мм і стрічку 3П групи завтовшки більше 0,8 мм на перегин не відчувають.



Таблиця 5


(Змінена редакція, Зм. N 1).


2.4. На поверхні стрічки не повинно бути заходів, розшарувань, рисок та іржі. Не допускаються поздовжні подряпини, раковини і риски, відбитки від валків, глибина або висота яких для светлокаленой, светлокаленой з кольорами мінливості, полірованою, колоризованої стрічки перевищує половину граничного відхилення по товщині, для темної стрічки - граничне відхилення по товщині.

(Змінена редакція, Зм. N 3).


2.5. Светлокаленая стрічка повинна мати поверхню від світло-сірого до темно-сірого кольору.

Светлокаленая стрічка з кольорами мінливості може мати поверхню з неоднорідними кольорами мінливості від світло-жовтого до темно-синього кольору.

Полірована стрічка повинна мати блискучу поверхню. Колоризованная стрічка повинна мати попередньо поліровану поверхню.

Колір колоризації - від світло-жовтого до темно-синього. В одному рулоні допускаються одночасно різні відтінки кольору колоризації.

Колір темної стрічки не регламентується. Поверхня темної стрічки може бути покрита шаром згорілої мастила і плівкою оксиду.


2.6. Параметри шорсткості поверхні светлокаленой, светлокаленой з кольорами мінливості, полірованої і колоризованої стрічки за ГОСТ 2789 повинні бути: не більше 0,63 мкм або не більше 3,2 мкм.


2.7. Зневуглецювання поверхні стрічки до чистого фериту не допускається. Глибина однобічного, часткового зневуглецювання не повинна перевищувати для стрічки зі сталі марок 60С2А, 70С2ХА - 3% від номінальної товщини стрічки, стрічки з інших марок сталі - 2% від номінальної товщини стрічки.


2.8. За угодою між споживачем і виробником стрічка виготовляється з визначенням величини неплоскостности.


2.7; 2.8. (Змінена редакція, Зм. N 2).


2.9. На кромках стрічки не повинно бути рванин і тріщин. Допускаються задирки величиною не більше половини граничного відхилення по товщині стрічки і нерівності різання величиною не більше половини граничного відхилення по ширині.

Обробле
