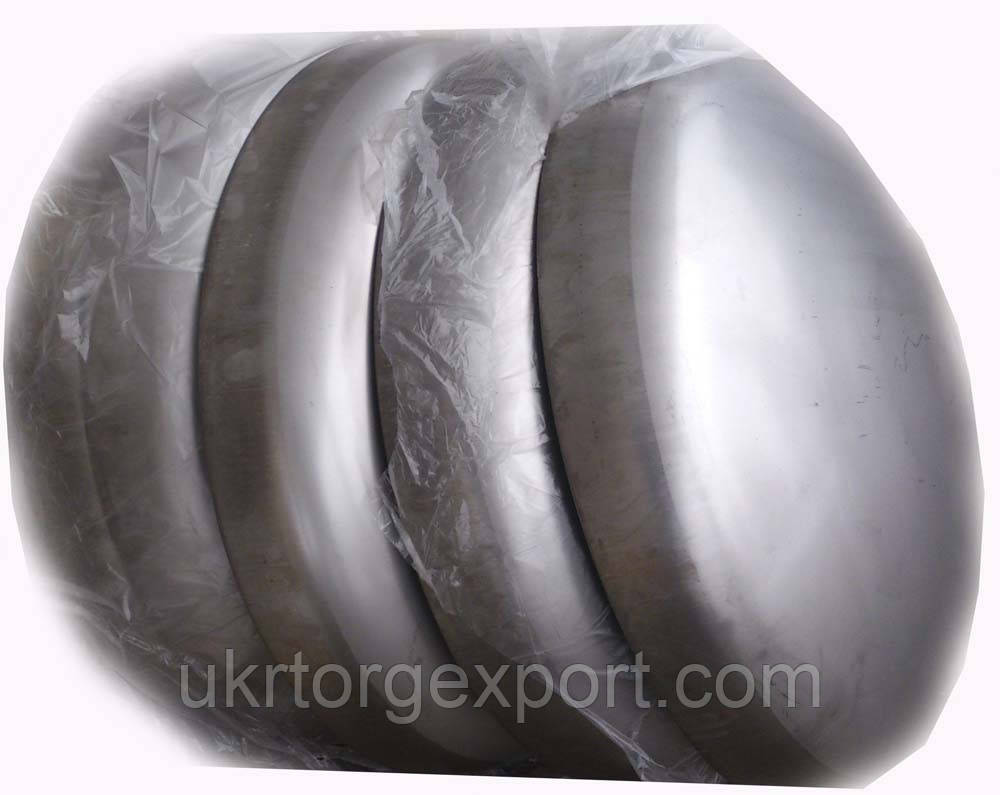

Еліптичні днища від виробника.
Штамповані еліптичні дні:
- діаметром від 100 до 2500 мм
Еліптичні пелюсткові днища:
- до 6000 мм, завтовшки від 6 до 90 мм.
ЕЛЛІПТИЧНІ ДНІХ
Штамповані еліптичні дні, діаметром від 100 до 2000 мм і еліптичні пелюсткові днища до 6000 мм, завтовшки від 10 до 90 мм, є частиною апаратів, що працюють під тиском, що підлягають дії «Правил пристроїв і безпеки експлуатації судин, що працюють під тиском».
Еліптичні днища виготовляються відповідно до ГОСТ 6533-78 из:
- вуглецевих,
- низьколегованих
- неіржавких сталей.
Типи днів
ДНІСНА СМАКІВ, ЄМКОСТІВ, КОТІЛ І АППАРАТІВ
Днища торозферичні (torispherical heads)
|
Виготовляються згідно з DIN28011. D=50-4500 мм — зовнішній діаметр. S = 3-120 мм — товщина стінки перед штампуванням. R = D — радіус опуклої частини. r = 0.1·D — радіус сполучення. h1 = 3.5·S — висота циліндричної частини. h2 = 0.1935·S-0.455·S — висота опуклої частини. H = h1 + h2 + S — висота днища. |
Днища напівеліптичні (semi ellipsoidal heads)
|
Виготовляються згідно з DIN28013. D=50-4500 мм — зовнішній діаметр. S = 3-160 мм — товщина стінки перед штампуванням. R = 0.8·D — радіус опуклої частини. r = 0.154·D — радіус сполучення. h1 = 3·S — висота циліндричної частини. h2 = 0.255·S-0.635·S — висота опуклої частини. H = h1 + h2 + S — висота днища. |
Сферичні не відбірені днища (spherical cap)
|
Виготовляються за вимогами Закаблука. D=50-4500 мм — зовнішній діаметр. S = 3-160 мм — товщина стінки перед штампуванням. R=0.8·D; 0.175·D; 0.085·D — радіус опуклої частини. |
Плоскі добірні днища (flat head)
|
Виготовляються за вимогами Закаблука. (можливо, виготовлення за ГОСТ 12622-78) D=50-4500 мм — зовнішній діаметр. S = 3-120 мм — товщина стінки перед штампуванням. r- радіус сполучення визначається Заказником. h1 = 3.5·S — висота циліндричної частини. h2 = r — висота опуклої частини. H = h1 + r + S — висота днища. |
Еліптичні днища (elliptical heads 2:1)
|
Виготовляються згідно з ASME зі співвідношенням осій 2:1. (можливо, виготовлення за ГОСТ 6533-78) D=50-4500 мм — зовнішній діаметр. S = 3-200 мм — товщина стінки перед штампуванням. R = 0.9·D — радіус опуклої частини. r = 0.17·D — радіус сполучення. h1 = 3·S — висота циліндричної частини. h2= Di/4 — висота опуклої частини. (Di — внутрішній діаметр). H = h1 + h2 + S — висота днища. |
Напівсферичні днища (hemispherical heads)
|
Виготовляються за вимогами Закаблука. Днище зварне складається з днища сферичної невідбірованої та сегментів. D=50-4500 мм — зовнішній діаметр. S = 3-160 мм — товщина стінки перед штампуванням. R=0.5·Di — радіус опуклої частини (Di — внутрішній діаметр). h1 — визначається Заказником. |
- Ціна: від 4 000 ₴
- Спосіб упаковки: EXW FOB
