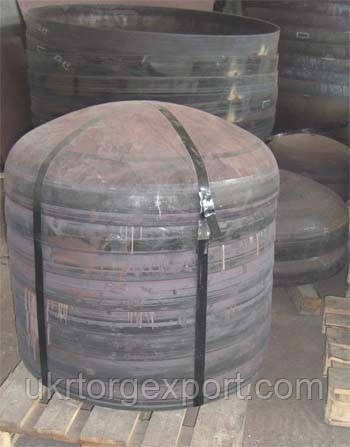

Еліптичне днище OD219мм*6 мм ст.3

Еліптичне днище OD219мм*6 мм ст.3
  • Еліптичне днище OD219мм*6 мм ст.3, фото 3
  • Еліптичне днище OD219мм*6 мм ст.3, фото 4
  • Еліптичне днище OD219мм*6 мм ст.3, фото 5
  • Еліптичне днище OD219мм*6 мм ст.3, фото 6
  • В наявності

від 1 000 ₴

+380 (99) 625-70-31
  • +380 (97) 267-10-97

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
Еліптичне днище OD219мм*6 мм ст.3Еліптичне днище OD219мм*6 мм ст.3
від 1 000 ₴
В наявності
+380 (99) 625-70-31
  • +380 (97) 267-10-97
Опис
Інформація для замовлення

Еліптичні днища від виробника.

Штамповані еліптичні дні:

  • діаметром від 100 до 2500 мм

Еліптичні пелюсткові днища:

  • до 6000 мм, завтовшки від 6 до 90 мм.

ЕЛЛІПТИЧНІ ДНІХ
Штамповані еліптичні дні, діаметром від 100 до 2000 мм і еліптичні пелюсткові днища до 6000 мм, завтовшки від 10 до 90 мм, є частиною апаратів, що працюють під тиском, що підлягають дії «Правил пристроїв і безпеки експлуатації судин, що працюють під тиском».

Еліптичні днища виготовляються відповідно до ГОСТ 6533-78 из:

  • вуглецевих,
  • низьколегованих
  • неіржавких сталей.

Типи днів



ДНІСНА СМАКІВ, ЄМКОСТІВ, КОТІЛ І АППАРАТІВ

Днища торозферичні (torispherical heads)







Виготовляються згідно з DIN28011.

D=50?4500 мм — зовнішній діаметр.

S=3?120 мм — товщина стінки перед штампуванням.

R = D — радіус опуклої частини.

r = 0.1·D — радіус сполучення.

h1?3.5·S — висота циліндричної частини.

h2 = 0.1935·S-0.455·S — висота опуклої частини.

H = h1 + h2 + S — висота днища.

Днища напівеліптичні (semi ellipsoidal heads)









Виготовляються згідно з DIN28013.

D=50?4500 мм — зовнішній діаметр.

S=3?160 мм — товщина стінки перед штампуванням.

R = 0.8·D — радіус опуклої частини.

r = 0.154·D — радіус сполучення.

h1?3·S — висота циліндричної частини.

h2 = 0.255·S-0.635·S — висота опуклої частини.

H = h1 + h2 + S — висота днища.

Сферичні не відбірені днища (spherical cap)







Виготовляються за вимогами Закаблука.

D=50?4500 мм — зовнішній діаметр.

S=3?160 мм — товщина стінки перед штампуванням.

R=0.8·D; 0.175·D; 0.085·D — радіус опуклої частини.

Плоскі добірні днища (flat head)







Виготовляються за вимогами Закаблука. (можливо, виготовлення за ГОСТ 12622-78)

D=50?4500 мм — зовнішній діаметр.

S=3?120 мм — товщина стінки перед штампуванням.

r- радіус сполучення визначається Заказником.

h1?3.5·S — висота циліндричної частини.

h2 = r — висота опуклої частини.

H = h1 + r + S — висота днища.

Еліптичні днища (elliptical heads 2:1)









Виготовляються згідно з ASME зі співвідношенням осій 2:1. (можливо, виготовлення за ГОСТ 6533-78)

D=50?4500 мм — зовнішній діаметр.

S=3?200 мм — товщина стінки перед штампуванням.

R = 0.9·D — радіус опуклої частини.

r = 0.17·D — радіус сполучення.

h1?3·S — висота циліндричної частини.

h2= Di/4 — висота опуклої частини. (Di — внутрішній діаметр).

H = h1 + h2 + S — висота днища.

Напівсферичні днища (hemispherical heads)







Виготовляються за вимогами Закаблука. Днище зварне складається з днища сферичної невідбірованої та сегментів.

D=50?4500 мм — зовнішній діаметр.

S=3?160 мм — товщина стінки перед штампуванням.

R=0.5·Di — радіус опуклої частини (Di — внутрішній діаметр).

h1 — визначається Заказником.

  • Ціна: від 1 000 ₴
  • Спосіб упаковки: EXW FOB
